OpenStack nova vnc proxy 基本原理

发布时间: 更新时间: 总字数:1578 阅读时间:4m 作者: IP上海 分享 网址

VNC (Virtual Network Console)是虚拟网络控制台的缩写。OpenStack 中 nova vnc proxy 为云主机提供 VNC 的功能。本文介绍 OpenStack nova vnc proxy 基本原理。

详情

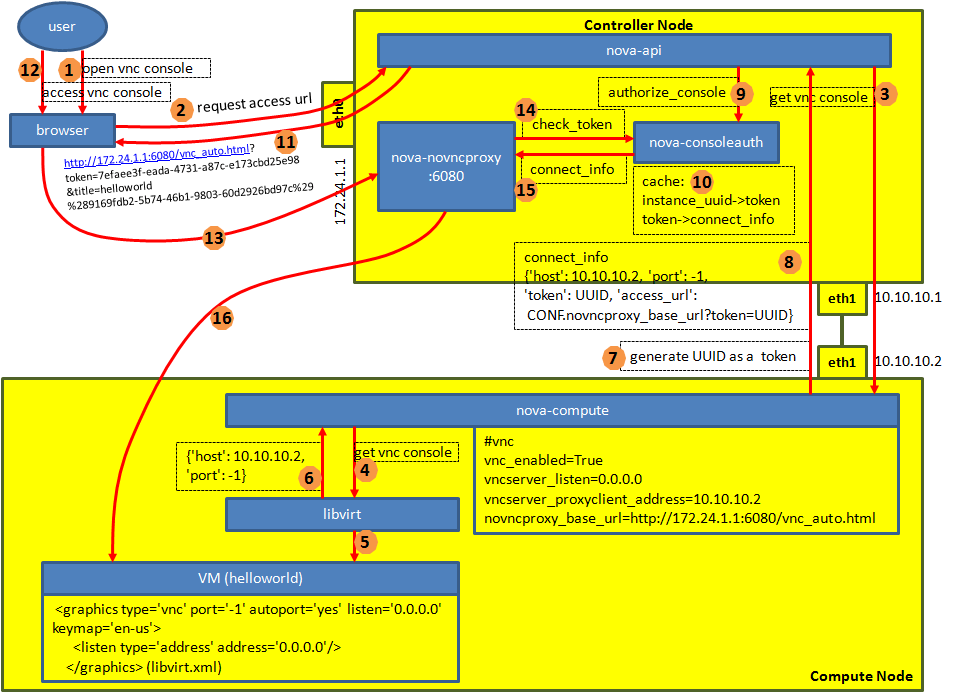

先上图

VNC Proxy的功能

  • 将公网(public network)和私网(private network)隔离
  • VNC client运行在公网上,VNCServer运行在私网上,VNC Proxy作为中间的桥梁将二者连接起来
  • VNC Proxy通过token对VNC Client进行验证
  • VNC Proxy不仅仅使得私网的访问更加安全,而且将具体的VNC Server的实现分离,可以支持不同Hypervisor的VNC Server但不影响用户体验

VNC Proxy的部署

  • 在Controller节点上部署nova-consoleauth 进程,用于Token验证
  • 在Controller节点上部署nova-novncproxy 服务,用户的VNC Client会直接连接这个服务
  • Controller节点一般有两张网卡,连接到两个网络,一张用于外部访问,我们称为public network,或者API network,这张网卡的IP地址是外网IP,如图中172.24.1.1,另外一张网卡用于openstack各个模块之间的通信,称为management network,一般是内网IP,如图中10.10.10.2
  • 在Compute节点上部署nova-compute,在nova.conf文件中有下面的配置
    • vnc_enabled=True
    • vncserver_listen=0.0.0.0 //VNC Server的监听地址
    • vncserver_proxyclient_address=10.10.10.2 //nova vnc proxy是通过内网IP来访问vnc server的,所以nova-compute会告知vnc proxy用这个IP来连接我。
    • novncproxy_base_url=http://172.24.1.1:6080/vnc_auto.html //这个url是返回给客户的url,因而里面的IP是外网IP

VNC Proxy的运行过程

  1. 一个用户试图从浏览器里面打开连接到虚拟机的VNC Client
  2. 浏览器向nova-api发送请求,要求返回访问vnc的url
  3. nova-api调用nova-compute的get vnc console方法,要求返回连接VNC的信息
  4. nova-compute调用libvirt的get vnc console函数
  5. libvirt会通过解析虚拟机运行的/etc/libvirt/qemu/instance-0000000c.xml文件来获得VNC Server的信息
  6. libvirt将host, port等信息以json格式返回给nova-compute
  7. nova-compute会随机生成一个UUID作为Token
  8. nova-compute将libvirt返回的信息以及配置文件中的信息综合成connect_info返回给nova-api
  9. nova-api会调用nova-consoleauth的authorize_console函数
  10. nova-consoleauth会将instance –> token, token –> connect_info的信息cache起来
  11. nova-api将connect_info中的access url信息返回给浏览器:http://172.24.1.1:6080/vnc_auto.html?token=7efaee3f-eada-4731-a87c-e173cbd25e98&title=helloworld%289169fdb2-5b74-46b1-9803-60d2926bd97c%29
  12. 浏览器会试图打开这个链接
  13. 这个链接会将请求发送给nova-novncproxy
  14. nova-novncproxy调用nova-consoleauth的check_token函数
  15. nova-consoleauth验证了这个token,将这个instance对应的connect_info返回给nova-novncproxy
  16. nova-novncproxy通过connect_info中的host, port等信息,连接compute节点上的VNC Server,从而开始了proxy的工作
