TiDB 介绍

TiDB 是一个开源的分布式关系型数据库，具有 计算与存储分离 的架构，支持 HTAP（混合事务/分析处理） workload。本文介绍 TiDB 主要架构组件和常见术语。

简介

• TiKV 是 CNCF 的项目，分布式事务键值数据库。它基于 Google Spanner 和 HBase 的设计，但管理起来更简单，而且不依赖任何分布式文件系统
  • TiKV 是一种高度可扩展、低延迟且易于使用的键值数据库

PingCAP 与 TiKV 的关系

1. 创造者与被创造者

   • PingCAP (pingcap.com) 是一家商业公司，是分布式数据库 TiDB 的开发商。
   • TiKV (tikv.org) 是 PingCAP 为了解决 TiDB 的底层存储问题而开发的一个分布式 Key-Value 数据库引擎。最初 TiKV 是 PingCAP 公司内部的一个核心组件。

2. 捐赠与独立治理

   • 为了促进技术生态的发展和中立性，PingCAP 将 TiKV 项目捐赠给了 CNCF（云原生计算基金会）。
   • tikv.org 是 TiKV 独立运作后的官方开源项目网站。现在 TiKV 是 CNCF 的毕业项目 (Graduated Project)，这意味着它在名义上不再属于 PingCAP 公司私有，而是一个由开源社区（包括 PingCAP 员工和其他公司贡献者）共同维护的独立开源项目。

3. 商业与核心依赖

   • 尽管 TiKV 已经捐赠出去，但 PingCAP 仍然是 TiKV 社区最主要的代码贡献者和维护者。
   • PingCAP 的核心商业产品 TiDB，其底层存储引擎依然完全依赖 TiKV。因此，PingCAP 对 TiKV 的技术演进和稳定性高度关注，二者在技术上是紧密绑定的共生关系。

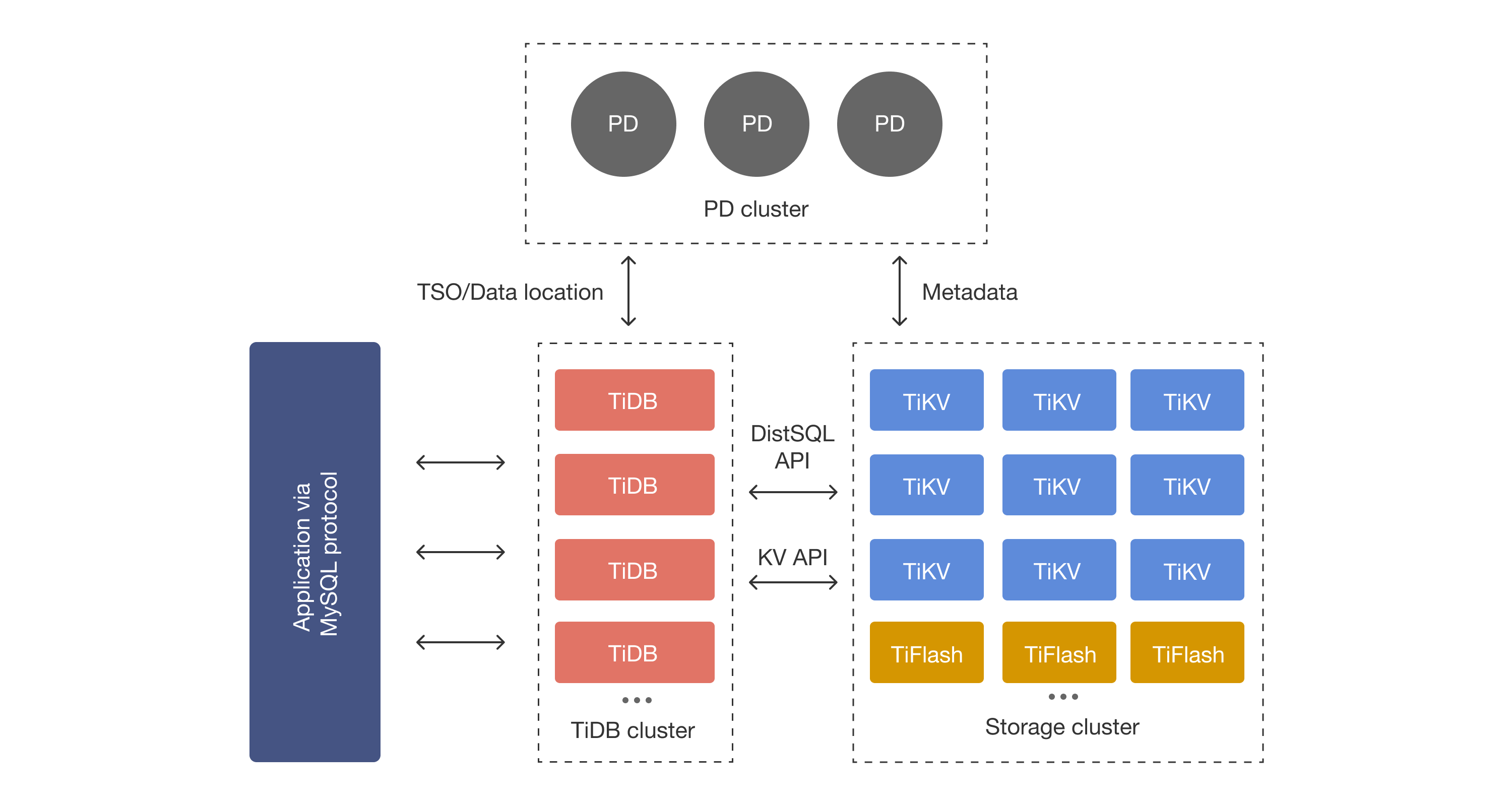

核心架构组件 (Core Components)

TiDB 的架构主要由四大核心组件组成：

TiDB Server (计算层 / SQL 层)

• 角色：对外暴露 MySQL 协议，相当于系统的前台或大脑皮层。
• 功能：
  • 接收客户端 SQL 请求。
  • 执行 SQL 解析（Parser）和优化（Optimizer）。
  • 生成执行计划。
  • 无状态 (Stateless)：自身不存储数据，只负责计算。这意味着可以通过简单的增加节点来扩展计算能力（Scale-out）。
• 交互：从 PD 获取元数据和时间戳，从 TiKV/TiFlash 读取或写入数据。

PD (Placement Driver) Server (调度层 / 元数据管理)

PD (Placement Driver) 是 TiDB 集群的管理模块，同时也负责集群数据的实时调度。

• 角色：整个集群的大脑和元数据中心。
• 功能：
  • 存储元数据：记录每个 Region（数据分片）在哪里。
  • 调度 (Scheduling)：自动平衡集群负载（例如将热点 Region 移动到空闲节点，或在节点下线时补充副本）。
  • TSO (Timestamp Oracle)：提供全局唯一且递增的时间戳，用于实现分布式事务（MVCC）。
  • ID 分配：分配全局唯一的 ID。
• PD：默认监听 2379 (提供给客户端和 TiKV/TiDB 的服务端口) 和 2380 (PD 节点间的通信端口)。
• PD 的 2379 端口完全兼容 etcd v3 协议：
  • PD 嵌入了 etcd：PD 内部为了实现高可用（HA）和元数据存储，直接嵌入了一个 etcd server。
  • 功能复用：PD 利用 etcd 的 Raft 算法来保证数据的一致性，并用它来存储集群的拓扑结构、Region 分布等元数据。
  • 工具兼容：可以直接使用 etcdctl（etcd 的官方命令行工具）连接 PD 的 2379 端口来查看成员状态或存储的键值对（例如：etcdctl --endpoints=127.0.0.1:2379 member list）。

TiKV Server (行存储层 / 事务存储)

• 角色：分布式的 Key-Value 存储引擎，数据的大本营。
• 功能：
  • 行式存储 (Row-based)：适合 OLTP（事务处理）业务。
  • 数据持久化：底层使用 RocksDB 引擎。
  • 强一致性：使用 Raft 协议保证多副本数据一致性。
  • Coprocessor：支持算子下推（在存储层直接进行过滤、聚合），减轻 TiDB Server 压力。

TiFlash (列存储层 / 分析存储)

• 角色：列式存储扩展，专门用于 OLAP（分析处理）。
• 功能：
  • 列式存储 (Column-based)：适合大批量数据扫描和分析。
  • 异步复制：以 Raft Learner 的身份从 TiKV 异步复制数据，不阻塞主库写入。
  • HTAP 关键：允许用户对同一份数据同时进行事务处理（TiKV）和分析查询（TiFlash），实现物理隔离，互不干扰。

常见术语 (Common Terminology)

理解这些术语是深入 TiDB 的基础：

数据分片与组织

• Region：
  • TiDB 数据存储和调度的基本单位。
  • 默认大小为 96MB。
  • 数据在 TiKV 中是按 Key 有序排列的，连续的一段 Key Range 组成一个 Region。
• Peer：
  • Region 的副本。一个 Region 通常有 3 个副本（Peers），分布在不同的 TiKV 节点上。
• Store：
  • 指一个 TiKV 实例（通常对应一块物理磁盘或一个节点）。

一致性与共识 (Raft 相关)

• Raft Group：
  • 每一个 Region 的多个副本（Peers）组成一个 Raft Group。
• Leader：
  • Raft Group 中负责处理读写请求的主副本。
• Follower：
  • 从 Leader 同步日志的副本。当 Leader 挂掉时，Follower 可以被选为新的 Leader。
• Learner：
  • 只同步数据，不参与投票，也不提供对外读写服务（TiFlash 也是以 Learner 角色接入）。
• Split / Merge：
  • 当 Region 过大（>144MB）时会发生 Split（分裂）；过小或空闲时会发生 Merge（合并）。

事务与执行

• TSO (Timestamp Oracle)：
  • 由 PD 提供的全局时间戳服务，包含物理时间和逻辑时间，用于确定事务的先后顺序。
• MVCC (Multi-Version Concurrency Control)：
  • 多版本并发控制。TiDB 在 Key 后面加上版本号（Timestamp），使得读写操作互不阻塞，支持历史快照读取。
• 2PC (Two-Phase Commit)：
  • 两阶段提交。TiDB 采用 Percolator 模型（Google 的分布式事务模型）来实现跨节点的分布式事务。
  • 分为 Prewrite 和 Commit 两个阶段。
• Coprocessor (算子下推)：
  • TiDB Server 将部分计算逻辑（如 Limit, Order By, Where 过滤）推送给 TiKV 执行，TiKV 只返回处理后的有效数据，减少网络传输。

底层存储

• RocksDB：
  • TiKV 内部实际将数据写入磁盘的单机 KV 引擎（LSM-Tree 结构）。TiKV 只是在 RocksDB 之上加了 Raft 协议和分布式管理。
• SST (Sorted String Table)：
  • RocksDB 存储数据的物理文件格式。

一条 SQL 是如何执行的？

1. 用户 发送 SQL 到 TiDB Server。
2. TiDB 解析 SQL，并向 PD 询问：这些数据在哪些 Region 上？由于 MVCC，我现在应该读哪个时间版本的数据（获取 TSO）？
3. TiDB 根据 PD 返回的路由信息，将请求分发给对应的 TiKV (或 TiFlash) 节点。
4. TiKV (通过 Coprocessor) 查找数据，进行初步过滤，返回结果给 TiDB。
5. TiDB 汇总数据，进行最后的计算，返回给 用户。

安装部署

• tiup

快速体验 v4.0.2（过时）

• 准备机器

CentOS 7.4

mkdir -p /data/tidb/logs/
mkdir /data/tidb/pd
mkdir /data/tidb/tikv

并同步时间

ntpdate ntp.aliyun.com

• 下载官方源

wget http://download.pingcap.org/tidb-latest-linux-amd64.tar.gz
wget http://download.pingcap.org/tidb-latest-linux-amd64.sha256
sha256sum -C tidb-latest-linux-amd64.sha256
sha256sum -c tidb-latest-linux-amd64.sha256
tar -zxvf tidb-latest-linux-amd64.tar.gz

• 分别启动 tidb、pd、tikv 服务

[root@a1 tidb-v4.0.2-linux-amd64]# tar -zxvf tidb-latest-linux-amd64.tar.gz /data/tidb/
[root@a1 tidb-v4.0.2-linux-amd64]# cd /data/tidb/tidb-v4.0.2-linux-amd64
[root@a1 tidb-v4.0.2-linux-amd64]# ll
total 1148
drwxr-xr-x 2 root root    4096 Jul  1 19:18 bin
-rw-r--r-- 1 root root 1009394 Apr 16 15:23 PingCAP Community Software Agreement(Chinese Version).pdf
-rw-r--r-- 1 root root  158646 Apr 16 15:23 PingCAP Community Software Agreement(English Version).pdf
[root@a1 tidb-v4.0.2-linux-amd64]# ./bin/pd-server --data-dir=/data/tidb/pd --log-file=/data/tidb/logs/pd.log &
[1] 9470
[root@a1 tidb-v4.0.2-linux-amd64]# ps -ef|grep pd-server
root      9470  8016  2 15:08 pts/7    00:00:00 ./bin/pd-server --data-dir=/data/tidb/pd --log-file=/data/tidb/logs/pd.log
[root@a1 tidb-v4.0.2-linux-amd64]# ./bin/tikv-server --pd="127.0.0.1:2379" --data-dir=/data/tidb/tikv --log-file=/data/tidb/logs/tikv.log &
[2] 9520
[root@a1 tidb-v4.0.2-linux-amd64]# ps -ef|grep tikv-server
root      9520  8016  1 15:09 pts/7    00:00:00 ./bin/tikv-server --pd=127.0.0.1:2379 --data-dir=/data/tidb/tikv --log-file=/data/tidb/logs/tikv.log
[root@a1 tidb-v4.0.2-linux-amd64]# ./bin/tidb-server --store=tikv --path="127.0.0.1:2379" --log-file=/data/tidb/logs/tidb.log &
[3] 9666
[root@a1 tidb-v4.0.2-linux-amd64]# ps -ef|grep tidb-server
root      9666  8016  5 15:09 pts/7    00:00:00 ./bin/tidb-server --store=tikv --path=127.0.0.1:2379 --log-file=/data/tidb/logs/tidb.log

• 修改登录密码，开启远程连接权限务

mysql -h 127.0.0.1 -P 4000 -u root
