Jaeger 介绍

Jaeger是开源、分布式跟踪平台，支持云原生且无限可扩展。

介绍

• Jaeger 受到 Dapper 和 OpenZipkin 的启发，是由 Uber Technologies 创建并捐赠给 CNCF 的分布式跟踪平台
  • Jaeger 于 2017-9-13 被 CNCF 接受为孵化项目，然后于 2019-10-31 转移到毕业成熟度级别
  • 它可用于监控基于微服务的分布式系统：
    • 分布式上下文传播
    • 分布式事务监控
    • 根本原因分析
    • 服务依赖性分析
    • 性能/延迟优化
• 作用：监控复杂分布式系统中的工作流程并排除故障
• Jaeger 使用 Go 语言编写的，在并发性能、对系统资源的消耗底
• 特点
  • 高度可扩展性
  • 现代化 UI 界面
  • 云原生部署，如 Jaeger Operator
  • 支持基于 Prometheus metrics
  • 与 Zipkin 向后兼容
  • 版本兼容性保证
• 与 OpenTelemetry 的关系
  • Jaeger 和 OpenTelemetry 有着不同的目标（参考 Jaeger and OpenTelemetry）
    • OpenTelemetry 的目标是提供多种语言的应用程序接口（API）和 SDK，允许应用程序将各种遥测数据输出到任意数量的度量和跟踪后端
    • Jaeger 主要是跟踪后端，它接收跟踪遥测数据，并对数据进行处理、汇总、数据挖掘和可视化
  • Jaeger 项目推荐使用 OpenTelemetry SDK 进行数据采集
• Jaeger 最初设计是为了支持 OpenTracing standard，且 OpenTracing 已经合并到 OpenTelemetry
• 特点
  • 通过数据驱动的依赖关系图了解整个系统的架构
  • 查看请求时间线和错误；了解应用程序如何运行
  • 查找延迟和并发性不足的根源
  • 高度上下文化的日志记录
  • 使用行李传播诊断请求间争用（排队）和服务耗时
  • 使用 opentelemetry-contrib 提供的开源库，免费获取厂商中立的产品
  • Jaeger 兼容 Zipkin

架构

• 图片转载自 github，spm arch 参考
• Jaeger Collector 接收来自代理或直接来自客户的 spans，并将其保存在持久存储器中
  • 可以作为 OpenTelemetry 的 exporter
  • 自 2022 年起，不再支持 Jaeger SDK(aka tracers, client libraries) that implemented the OpenTracing API
• Jaeger Agent (deprecated, 已废弃) 从 Jaeger 客户端接收 spans 并转发给 Jaeger Collector
• Jaeger Query Service 为 Jaeger UI 和从存储中检索 traces 的应用程序接口提供服务
• Jaeger Ingester 收集器的替代方案；从 Kafka 主题读取跨度并保存到存储中
• jaeger-remote-storage 在另一个受支持的后端之上实现远程存储 API 的服务。可用于在多个 Jaeger 进程之间共享单节点存储后端（如内存）
• Jaeger 支持的存储后端
  • 原生支持两种流行的开源 NoSQL 数据库作为跟踪存储后端：Cassandra 和 Elasticsearch
  • 通过 gRPC API 与其他经认证符合 Jaeger 标准的知名数据库集成：TimescaleDB via Promscale、ClickHouse
  • 使用 Badger 和简单的内存存储为测试设置提供嵌入式数据库支持
  • 由于 ScyllaDB 使用相同的数据模型和查询语言，因此可直接替代 Cassandra
  • 社区正在使用其他数据库进行实验，如 InfluxDB、Amazon DynamoDB 和 YugabyteDB(YCQL)

部署

• 官方提供二级制和 docker 镜像，参考

All in One

部署的组件包括：

• Jaeger UI
• jaeger-collector
• jaeger-query
• jaeger-agent
• with an in memory storage component

docker run --rm --name jaeger \
  -e COLLECTOR_ZIPKIN_HOST_PORT=:9411 \
  -p 6831:6831/udp \
  -p 6832:6832/udp \
  -p 5778:5778 \
  -p 16686:16686 \
  -p 4317:4317 \
  -p 4318:4318 \
  -p 14250:14250 \
  -p 14268:14268 \
  -p 14269:14269 \
  -p 9411:9411 \
  jaegertracing/all-in-one:1.57

端口说明：

• 部署示例程序

docker run --rm -it --link jaeger \
  -p8080-8083:8080-8083 \
  -e OTEL_EXPORTER_OTLP_ENDPOINT="http://jaeger:4318" \
  jaegertracing/example-hotrod:1.57 \
  all --otel-exporter=otlp

• 访问 hotrod 示例应用：http://localhost:8080/ 点击如下链接会产生日志，日志中会展示链接 [find trace] [open trace]
  • Rachel’s Floral Designs
  • Trom Chocolatier
  • xxx Desserts
  • Amazing Coffee Roasters

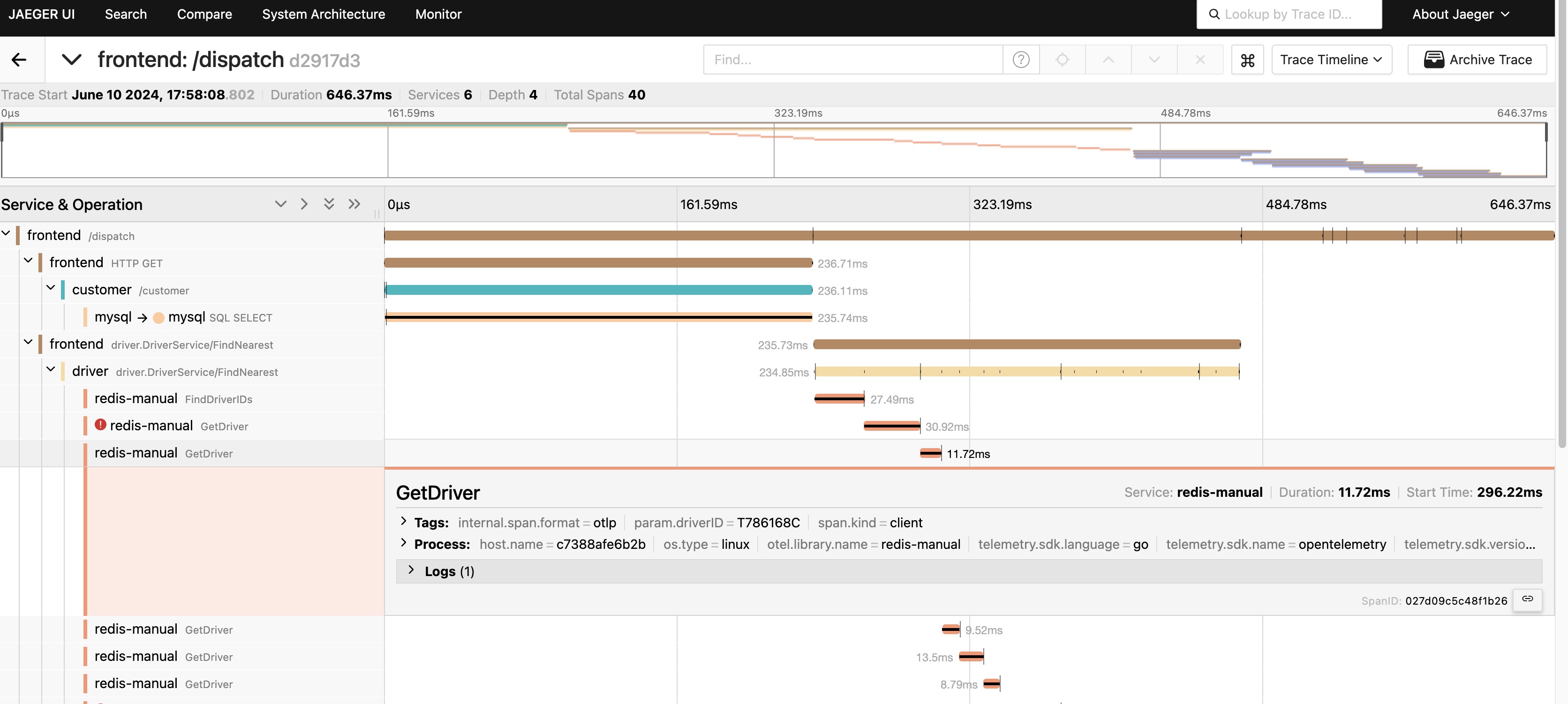

• 访问 jaeger-query/UI：http://localhost:16686/

docker-compose

• 参考
• jaeger-docker-compose.yml

# version: '2'

# services:
#     hotrod:
#       image: jaegertracing/example-hotrod:1.57
#       ports:
#         - '8080:8080'
#         - '8083:8083'
#       command: ["-m","prometheus","all"]
#       environment:
#         - JAEGER_AGENT_HOST=jaeger-agent
#         - JAEGER_AGENT_PORT=6831
#         - JAEGER_SAMPLER_TYPE=remote
#         - JAEGER_SAMPLING_ENDPOINT=http://jaeger-agent:5778/sampling
#       depends_on:
#         - jaeger-agent

#     jaeger-collector:
#       image: jaegertracing/jaeger-collector:1.57
#       command:
#         - "--cassandra.keyspace=jaeger_v1_dc1"
#         - "--cassandra.servers=cassandra"
#         - "--collector.zipkin.host-port=9411"
#         - "--sampling.initial-sampling-probability=.5"
#         - "--sampling.target-samples-per-second=.01"
#       environment:
#         - SAMPLING_CONFIG_TYPE=adaptive
#       ports:
#         - "14269:14269"
#         - "14268:14268"
#         - "14250"
#         - "9411:9411"
#       restart: on-failure
#       depends_on:
#         - cassandra-schema

#     jaeger-query:
#       image: jaegertracing/jaeger-query:1.57
#       command: ["--cassandra.keyspace=jaeger_v1_dc1", "--cassandra.servers=cassandra"]
#       ports:
#         - "16686:16686"
#         - "16687"
#       restart: on-failure
#       depends_on:
#         - cassandra-schema

#     jaeger-agent:
#       image: jaegertracing/jaeger-agent:1.57
#       command: ["--reporter.grpc.host-port=jaeger-collector:14250"]
#       ports:
#         - "5775:5775/udp"
#         - "6831:6831/udp"
#         - "6832:6832/udp"
#         - "5778:5778"
#       restart: on-failure
#       depends_on:
#         - jaeger-collector

#     cassandra:
#       image: cassandra:4.0

#     cassandra-schema:
#       image: jaegertracing/jaeger-cassandra-schema:1.57
#       depends_on:
#         - cassandra
version: '3.7'
services:
  jaeger:
    image: jaegertracing/all-in-one:1.57
    ports:
      - "6831:6831/udp"
      - "6832:6832/udp"
      - "5778:5778"
      - "16686:16686"
      - "4317:4317"
      - "4318:4318"
      - "14250:14250"
      - "14268:14268"
      - "14269:14269"
      - "9411:9411"
    environment:
      - COLLECTOR_ZIPKIN_HOST_PORT=:9411
    networks:
      - jaeger-net
  hotrod:
    image: jaegertracing/example-hotrod:1.57
    ports:
      - "8080:8080"
      - "8081:8081"
      - "8082:8082"
      - "8083:8083"
    command: ["all", "--otel-exporter=otlp"]
    environment:
      - OTEL_EXPORTER_OTLP_ENDPOINT="http://jaeger:4318"
    networks:
      - jaeger-net
    depends_on:
      - jaeger

networks:
  jaeger-net:
source repo / download raw

• 启动

docker-compose up -d

Kubernetes

通过 jaegertracing/jaeger-operator 部署，详细参考

# 1. deploy ingress-nginx

# 2. deploy jaeger operator
kubectl create namespace observability # <1>
kubectl create -f https://github.com/jaegertracing/jaeger-operator/releases/download/v1.57.0/jaeger-operator.yaml -n observability # <2>

# 3. Deploying the AllInOne image
kubectl apply -n observability -f - <<EOF
apiVersion: jaegertracing.io/v1
kind: Jaeger
metadata:
  name: simplest
EOF
